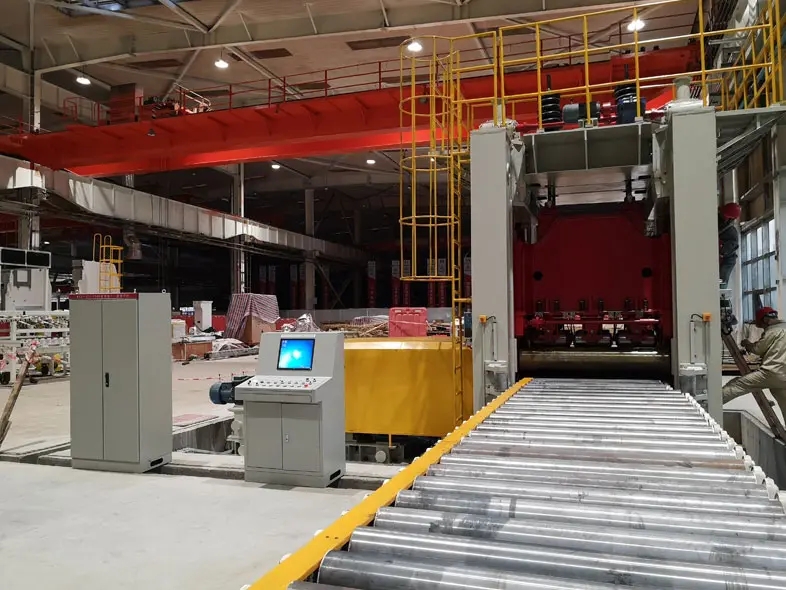

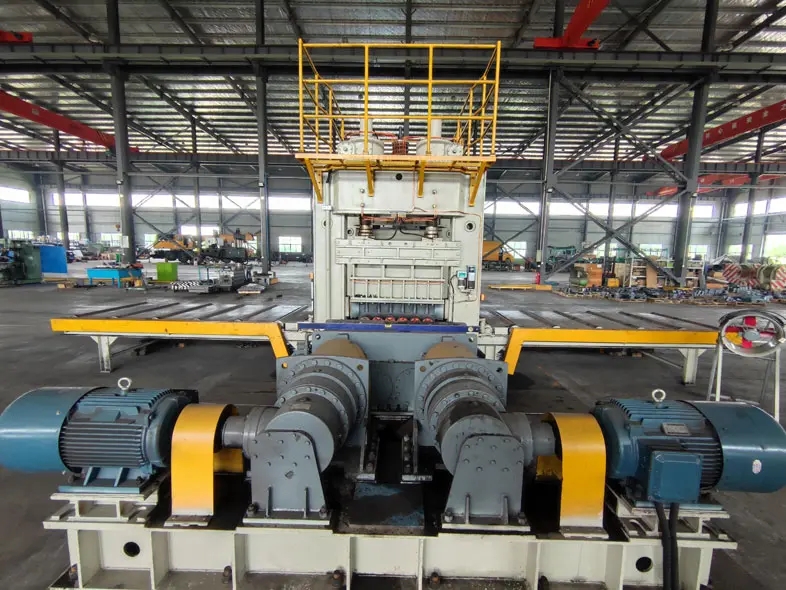

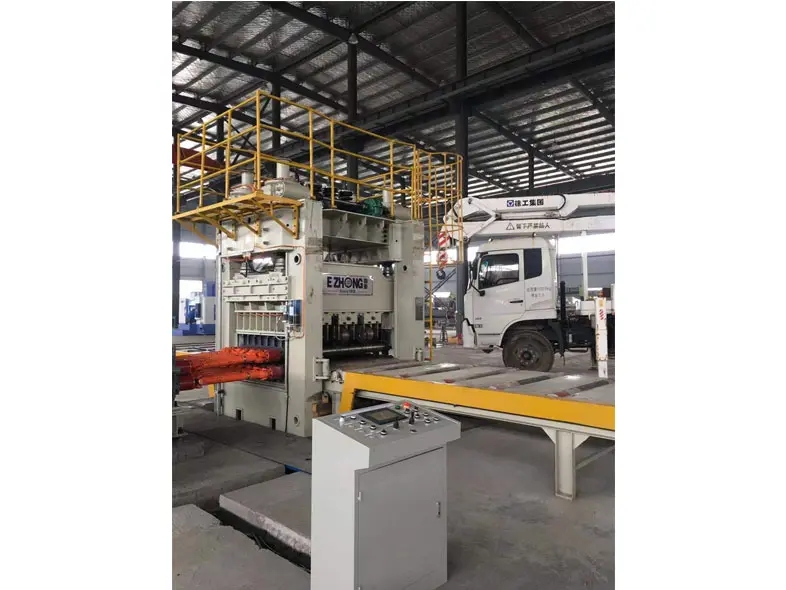

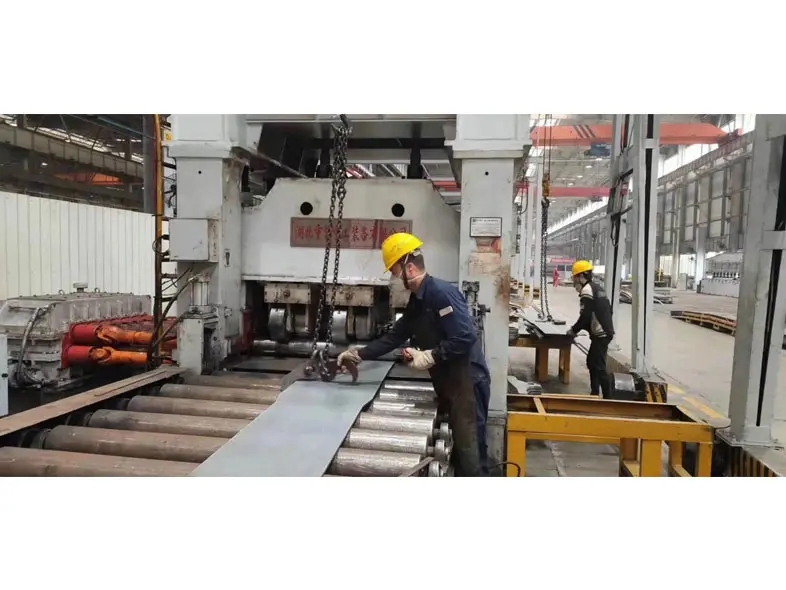

十三輥矯平機



該機型主要應用于工程機械作業690MPa、785MPa、960MPa、1100MPa、等薄板的校平與整形。采用分輥驅動專利技術，消除了各輥之間的機械干涉和負扭矩現象以及由此產生的各種問題，延長了工作輥壽命，保護了工件表面。分輥驅動使中厚板也實現了線性遞減壓下矯平方式，符合鋼板矯平規律達到所要求的矯平精度。由于壓彎量逐漸減少，相對于平行壓彎的大變形矯平法而言，減少了材料總的變形程度，總的矯平力和總的功耗均會降低，節約能源。采用整體式封閉機架，四角大圓弧過渡合理布置筋板.

13輥矯平機技術參數

模型	有用寬度	產量極限	限度。厚度	平層精度	速度
EZW43B-10X3000	3000毫米	360兆帕	10毫米	1.0毫米/平方米	6.9m/分鐘

EZHONG13輥矯平機詳細資料

- 采用封閉式框架，糾偏力內封閉，框架外觀簡潔，整體剛性好，無需降低基礎即可滿載調平；

- 壓角機構與轉角機構組合在一起，采用成組技術，采用兩套同一動力系統，采用YEJ型電機驅動，使活動橫梁能準確自動定位并快速擺角；

- 在活動橫梁上設置較大的提升高度，以方便板材校平機輻條的更換和維護；

- 采用電動雙線供油器集中潤滑，通過電動雙線供油器和干油管路對工作輻條、支撐輻條軸承、蝸輪箱、螺桿等潤滑點進行獨立潤滑；

- 測量及電控系統先進，設備采用德國西門子PLC S7控制。在控制臺上可以根據板厚、板寬、材質、原始曲率等參數設置入口和出口減少量。PLC具有工藝參數編輯、存儲、記憶功能，可隨時調用、修改；

- 附加值大，節省工時，將廢品率和返工率降至最低，免去費時費力的返工。操作簡單，單人即可獨立工作。

EZHONG 十三輥矯平機控制系統設置注意事項

1、板材矯平時總有n-2次變形，在第2輥首次變形時，應保證60%板厚處于塑性變形狀態，后面的輥?zhàn)幼冃瘟恳来芜f減，直至彈性變形（變形量為零）。

2、按******負載特性，選用的工作輥輥距、輥徑大，機器剛度好矯平精度有保證。兼顧到******、最小板厚的矯平。本機工作輥軸頸全部采用精密的軋機專用軸承，工作輥摩擦阻力小，不打滑條件大大改善，可以矯更薄的鋼板。作輥?zhàn)友b置采用德國西馬克公司技術，輥徑輥距比大，提高工作輥的強度，減少了盲矯區，提高了工件矯平精度。輥?zhàn)虞S頸全部采用新型軋機專用滾動軸承，使用壽命5～10年。

3、工作輥軸承聯結部分元件選用及結構設計、制造應確?？煽?、耐用，充分考慮工作輥承受的軸向及徑向載荷以及變形，與滑動軸承相比：傳動效率高、電機功率可成倍減少，節約能耗；使用壽命長、機架傾覆力矩小，摩擦阻力小，配合分輥驅動，可有效的改善工件的打滑，能彎曲較薄的鋼板，提高矯平精度。上下工作輥間隙和角度的調整及定位準確、高效，導向機構精度好、穩定性高。

4、工作輥材質為60CrMoV，按《JB/T3164-2007輥式板材矯正機 技術條件》標準要求,調質處理HBW286～321，表面淬火硬度HS85-95(HRC56-63)，淬硬層深度工作輥直徑D≤200mm為3～5mm，D＞200mm為6～10mm，粗糙度為0.8μm，尺寸公差達到h6。

5、工作輥工藝過程：下料→鍛造→鍛后正火→粗車→調質→精車→表面淬火→→精磨至表面公差h6, 表面粗糙度Ra0.8μm

6、在初、精加工后對工作輥進行兩次探傷,并提供材質檢驗報告、熱處理檢驗報告、探傷檢驗報告等。

7、上工作輥的工作行程采用電子數顯（顯示精度為±0.1mm）。
