EZHONG 四輥卷板機上輥為主傳動輥，主傳動由液壓馬達、行星減速機等組成，板材的前進、后退運動由電機前進實現和反轉，主要為軋制板材提供扭矩。四輥卷板機有防止鋼板打滑的措施。每個電機均設有瞬時制動器，使卷筒在折彎狀態下能準確停止轉動，保證板端精確定位，防止鋼板滑落機外，減少剩余直邊。下、側升降采用液壓缸驅動，空載時可快速升降，負載時可緩慢升降，高效節能。

20x2000mm 四輥卷板機規格

EZHONG 20x2000mm 四輥卷板機詳細信息

- 鋼板加載后無需車削即可完成板端預彎成型。

- 卷板機的每個滾輪均采用非常耐用的調心滾子軸承。

- Yuken產品用于液壓系統的主要閥組。閥塊為鑄造流道，過流量大，阻力小，壓力損失小，發熱量低，使四輥卷板機的性能更加可靠。

-四輥卷板機的液壓系統  設有吸油和回油過濾器，確保系統的清潔度。空氣過濾器保證油箱的正常呼吸和水分的蒸發。系統具有雙重安全保護裝置，確保機器的安全使用。還配備集中加油裝置。

- 翻轉架配有翻轉氣缸，翻轉頭可翻轉并直立，方便工件拾取?；剞D(zhuǎn)軸承體的回轉和復位設有聯鎖裝置。軸承體復位后即可恢復運動，起到安全保護作用。

- 上輥尾部裝有平衡裝置，在軸承體翻轉時平衡上輥。當材料翻轉時，上輥通過平衡機構處于平衡狀態，以便能夠輕松取出圓柱形工件。

- 四輥卷板機采用整體式底座，剛性強，便于吊裝和安裝。機架與底座焊接并經退火時效處理，消除內應力，提高折彎機精度。四輥卷板機整體結構采用積木式組合而成，造型美觀，維修更方便。

EZHONG 20x2000mm 四輥卷板機卷制工藝注意事項

1、四輥卷板機操作下輥上升，使母線稍大于上輥下的工作厚度，然后操作送料側輥，使上母線處于同一水平，然后操作其他母線上輥與下輥之間的一側。時間升起。

2、四輥卷板機上料：將鋼板水平送料，使鋼板端部與整個前輥接觸，然后將前輥下降到原始位置。

3、四輥卷板機拉緊鋼板并預彎端部：根據鋼板的厚度和材質，在特定范圍內調整下輥回路壓力，操作下輥升降夾緊鋼板，上輥開始轉動。當跟隨彎曲位置時，停止上輥的旋轉。此時，上下輥中心線左端應有相當于1.5倍板厚的必要夾緊長度。然后，后輥升起，對鋼板端部進行預彎。

4、卷板機利用前輥對鋼板的另一端進行預彎。左端預彎后，將后輥下降至原位，啟動上輥。當鋼板跟隨上述彎曲位置時，上輥停止轉動。作業前，滾輪將預彎鋼板的另一端抬起，然后調節左右兩個滾輪回路的壓力。

5、四輥卷板機預彎：將前后輥調整到工作所需的相應位置，啟動上輥進行成型彎曲。

6. 四輥卷板機成型折彎：取出工件：折彎完成后，將下滾輪下降到較低位置，然后用兩側滾輪將工件下降到一定位置，翻轉過來，將工件平行于上輥提起，取出工件，完成一個工作循環。

20x2000mm四輥卷板機的優點

該機下輥、側輥升降位移由PLC控制，自動調平，屏幕數字顯示，同步精度±0.2mm。滾壓精度高，操作方便。

四輥卷板機的下輥和側輥一端可以傾斜。

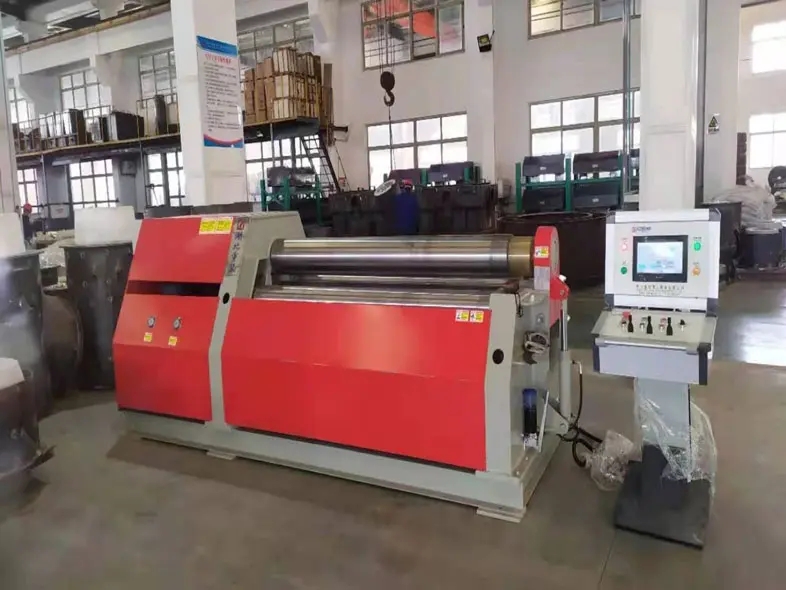

卷板機 配備可移動操作臺，操作人員使用更加方便。觸摸屏顯示四個工作輥位置，使操作者一目了然。

控制系統采用國際知名公司的PLC可編程控制器。系統具有參數設置、數據編輯、好報警、斷電記憶、人機界面、狀態顯示、實時計算、文件存儲、調試模式、手動模式、程控模式、文件編輯、故障自診斷、智能判斷操作錯誤等保護功能；還具有抗干擾能力強、使用壽命長、抗震、運行穩定等優點。

機器下輥和側輥的升降、位移傳感器均采用高精度傳感器，保證了位置精度，實現了各輥的位置監控。

強電部分主要電器元件均選用施耐德，具有工作壽命長、無故障時間長的特點。
