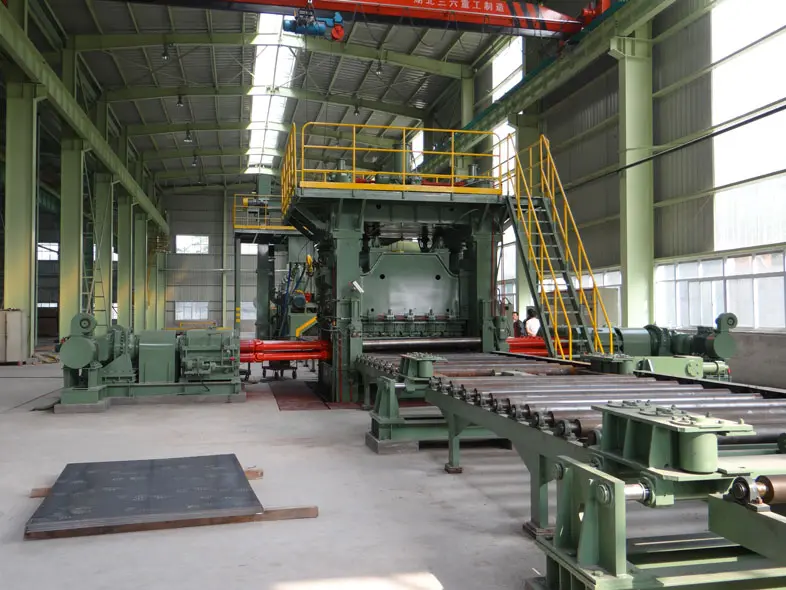

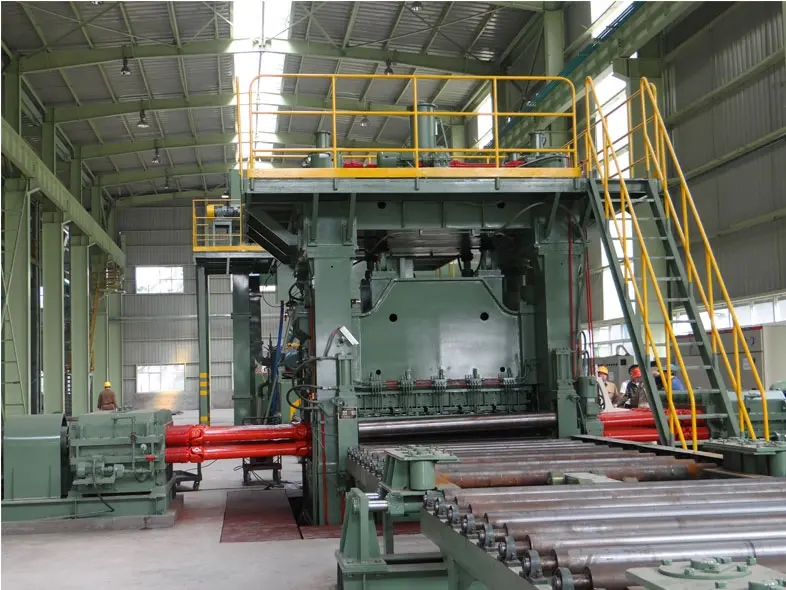

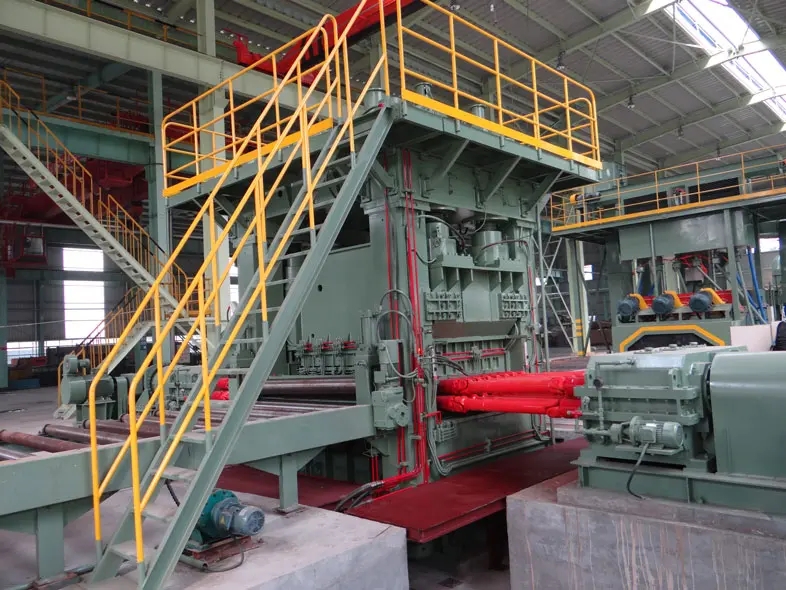

十七輥高強鋼矯平機深受我們眾多客戶的歡迎,主要用于防彈鋼板的矯平,主傳動結構運用了“分主驅動’技術的原理工作,采用同軸雙驅動形式(專利號ZL 2016 2 1330433.4)及倍徑復合支承輥專利技術(專利號ZL 2016 2 1332160.7),由四臺行星減速機通過齒式聯軸器與減速機(分配箱) (傳動比i=1)聯接,在工作輥兩端同時驅動17根工作輥,使萬向接軸傳動扭矩減半,提高萬向接軸的安全系數。
型號 | 有效寬度 | 產量極限 | 厚度 | 平層精度 | 速度 |
EZW43B-10X3000 | 3000毫米 | 360兆帕 | 10毫米 | 1.0毫米/平方米 | 6.9m/分鐘 |
- 輥式矯平機具有技術先進、操作簡單方便、工藝范圍寬、數字顯示結合工控機控制等特點,利用工作控制臺完成所有球、整平、卸料任務,并具有記憶功能。
- 工作輪輻裝置是輥式矯平機的核心部件。板材經過多個工件滾壓,反復多次彎曲板材,使原來的多個曲率逐漸變成單一曲率,最后被矯平。該機配備兩個側輥,兼顧了薄板和厚板的非平行矯平,擴大了矯平工件的范圍。
- 壓力機具有兩錘動力系統。當兩個電機同時轉動時,可實現活動橫梁的升降。當電機單獨轉動時,活動橫梁可以擺動。

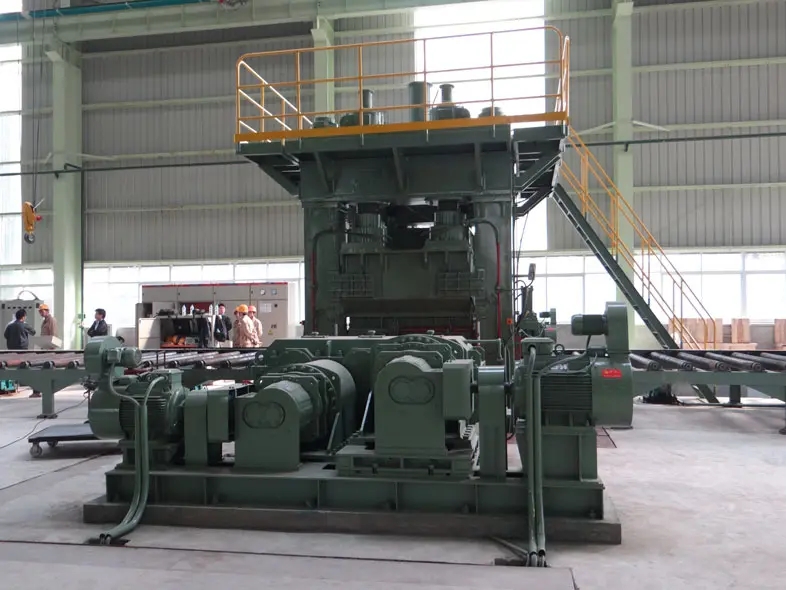

- 傳動裝置采用分流式主傳動技術,多臺電機運轉帶動多根工作輻條轉動。進出料軌跡由輥式矯平機控制臺控制,電動可逆,保證兩者運動速度相同。
- 按照EC安全標準制造并擁有CE認證。
- 整機采用整體鋼板焊接,厚實美觀,穩定性好。
1、板整平時總有n-2次變形。第二輥第一次變形時,應保證板厚的60%處于塑性變形狀態,后續輥的變形依次減小,直至彈性變形(變形為零)。
2、根據載荷的特點,選用的工作輥輥距和輥徑較大,機器剛性好,矯平精度有保證。考慮板厚整平。該輥式矯平機工作輥軸頸均采用精密軋機專用軸承,工作輥摩擦阻力小,防滑狀況大大改善,可矯直較薄的鋼板。制輥裝置采用德國SMS公司技術,具有較大的輥徑與輥距比,提高了工作輥的強度,減少了盲區糾偏,提高了工件的矯平精度。滾子軸頸均采用新型軋機專用滾動軸承,使用壽命5至10年。工作輥軸承聯軸器零件的選型、結構設計和制造應保證可靠性和耐用性,并充分考慮工作輥的軸向、徑向載荷和變形。
3、與滑動軸承相比,傳動效率高,電機功率可提高一倍。節能;使用壽命長,機架傾覆力矩小,摩擦阻力低,配合分輥傳動,能有效改善工件的打滑,彎曲較薄鋼板,提高矯平精度。上下工作輥間隙和角度的調整和定位準確高效,導向機構精度好、穩定性高。
4、工作輥材質為60CrMoV,按《JB/T3164-2007輥板矯平機技術條件》標準要求,調質HBW286~321,表面淬火硬度HS85-95(HRC56-63),淬硬層深度,工作輥直徑D≤200mm為3~5mm,D>200mm為6~10mm,粗糙度為0.8μm,尺寸公差達到h6。
5、工作輥工藝流程:下料→鍛造→鍛后正火→粗車→調質→精車→表面淬火→精磨至表面公差h6,表面粗糙度Ra0.8μm
6、工作輥初精加工后應進行兩次檢驗,并提供材質檢驗報告、熱處理檢驗報告、探傷檢驗報告。
7、上工作輥工作行程采用電子數顯(顯示精度±0.1mm)。
最優理性設計
采用大量先進制造技術進行SOLIDWORKS全三維數字化設計等;
智能控制方式:PLC+觸摸屏+按鈕,所有工作參數均可在人機界面中設定,具有參數記憶、存儲、斷電記憶功能。
人機互聯
輥式矯平機控制系統具有存儲、調用、編輯工藝及設備參數的功能。使用時,輥式矯平機可根據板厚、板寬、材料強度等參數設定入口、出口減量,并實現自動調節。
矯平機開口自動調節裝置。
板材進入校平機前,通過掃描板材信息處理單元測量板材的厚度、寬度、材質,并將信號傳輸至電氣控制柜。自動進行開孔量計算,調整輥式矯平機的開孔量。該值經修正后確認。再次進行調整。
精確的加工性能可確保穩定、優質的矯平效果。
